Чому поворотне кільце має вирішальне значення для обертового руху важкої техніки та вітрових турбін?

У світі важкого машинобудування є компонент, який забезпечує обертання під величезними навантаженнями, — поворотне кільце. Цей великомасштабний підшипник, також відомий як поворотний підшипник, одночасно справляється з осьовими силами, радіальними силами та моментами перекидання, що робить його незамінним для такого обладнання, як екскаватори, крани, вітрові турбіни та підйомники. Ми розглядаємоПоворотне кільцевідХуасі, досліджуючи його принципи проектування, вимоги до матеріалів і критичну роль, яку він відіграє в різних галузях промисловості, від будівництва до відновлюваної енергетики. Ми також розглядаємо виробничі можливості, системи якості та сертифікати, які роблятьХуасінадійний постачальник у цій складній сфері.

«Джойнт», який забезпечує рух важкої промисловості

Уявіть собі величезну вітрову турбіну, яка обертає лопаті проти вітру. Або високий кран, що обертає свою стрілу, щоб підняти важкі вантажі. Або екскаватор, який розмахує рукою, щоб закопатися в землю. У кожній із цих машин є один компонент, який робить можливим обертання — поворотне кільце. Цей великий підшипник, який часто називають «шарніром машини», з’єднує обертову верхню конструкцію з нерухомою нижньою конструкцією, передаючи величезні зусилля, забезпечуючи плавний, контрольований рух.

Опорно-поворотне кільце - це не звичайний підшипник. Зазвичай він має великий діаметр — від 0,4 до 10 метрів — і повинен витримувати комбіноване навантаження, яке призвело б до руйнування стандартних підшипників. Ці навантаження включають осьові сили (вертикальна вага), радіальні сили (горизонтальні поштовхи та тяги) і моменти перекидання (сили нахилу). Конструкція опорно-поворотного кільця з його елементами кочення, доріжками кочення та часто інтегрованими зубцями шестерні дозволяє витримувати ці навантаження, зберігаючи при цьому точний контроль обертання.

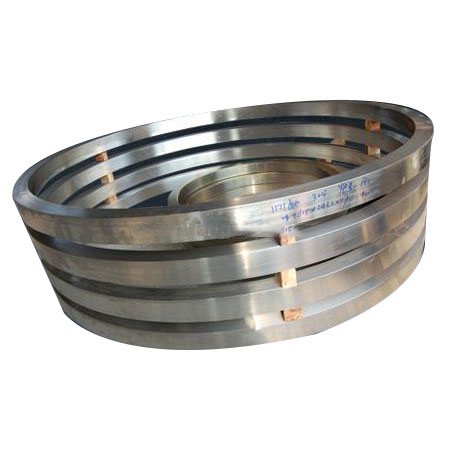

Jiangyin Huaxi Flange Co., Ltd., дочірня компанія Jiangsu Huaxi Group, виробляє кільцеві поковки та готові фланці з 1984 року. Компанія щорічно виробляє 35 000 тонн кільцевих поковок і 25 000 тонн готових фланців і трубопровідної арматури з понад 10 000 характеристиками. їхПоворотне кільцепродукція виготовляється з нержавіючої сталі, вуглецевої сталі, легованої сталі та дуплексної сталі та експортується до 28 країн. У цій статті досліджуються особливості, виробничі процеси та застосування, які роблять Huaxi значним гравцем на ринку поворотних кілець.

Технічні характеристики

Нижче наведено короткий перелік основних характеристик і можливостей дляПоворотне кільцевироби зХуасі.

Чим поворотне кільце відрізняється від звичайних підшипників?

Щоб зрозуміти цінність поворотного кільця, варто поглянути на унікальні вимоги, яким воно має відповідати.

Комбінована вантажопідйомність

Опорно-поворотне кільце призначене для роботи з комбінацією сил, яка може швидко зруйнувати стандартний підшипник. У крані вага вантажу та стріли створює величезний момент перекидання. У вітряній турбіні вага гондоли та лопатей створює осьові навантаження, тоді як сили вітру створюють радіальні та нахиляючі навантаження. Надійна конструкція опорно-поворотного кільця — з доріжками кочення великого діаметру та кількома рядами тіл кочення — ефективно розподіляє ці сили.

Великий діаметр, компактна висота

Опорно-поворотні кільця характеризуються великим діаметром відносно висоти. Така «тарілчаста» форма дозволяє монтувати їх безпосередньо між верхньою та нижньою конструкціями машини, заощаджуючи простір, забезпечуючи необхідну вантажопідйомність. Діаметр може коливатися від 200 мм до 10 000 мм або більше, залежно від застосування.

Інтегровані зуби шестерні

Багато опорно-поворотних кілець мають зуби шестерні на внутрішньому чи зовнішньому кільці, що дозволяє безпосередньо інтегруватись із ведучою шестернею. Це усуває потребу в окремому механізмі, спрощує конструкцію машини та зменшує вагу. Варіанти включають внутрішню шестерню, зовнішню шестерню або конфігурації без зубців.

Гнучкість монтажу

Опорно-поворотні кільця зазвичай монтуються за допомогою отворів під болти на внутрішньому та зовнішньому кільцях. Це дозволяє легко інтегрувати його в структуру машини. Звичайними є фланцеві конструкції з отворами для болтів, що забезпечує надійне кріплення.

Виробничий процес: від сировини до готового кільця

Виробництво високоякісного опорно-поворотного кільця вимагає передових можливостей кування, механічної обробки та термічної обробки.Хуасівклав значні кошти в ці сфери.

Кування кільцевого типу

Процес починається зі сталевого злитка або заготовки, яку нагрівають, а потім кують у форму кільця.Хуасівикористовує 3600-тонні масляні гідравлічні преси, 5-метрові кільцеві млини та електрогідравлічні молотки для формування матеріалу. Цей процес кування вирівнює зернисту структуру сталі, покращуючи її міцність, ударну в’язкість і стійкість до втоми.

Точна обробка

Після кування кільце проходить точну обробку.Хуасіоснащений вертикальними токарними верстатами 2-5 м, свердлильними верстатами з ЧПУ 5 м та іншим сучасним обладнанням. Ці машини виробляють точні розміри, отвори для болтів і зуби шестерень, необхідні для готового поворотного кільця. Використання технології ЧПК забезпечує послідовність і точність.

Термічна обробка

Термічна обробка має вирішальне значення для досягнення механічних властивостей, необхідних для опорно-поворотних кілець. Процес зазвичай включає нормалізацію, відпал, загартування та відпуск. Для таких вимогливих застосувань, як вітрові турбіни, використовуються такі матеріали, як 42CrMo4V, які вимагають певних параметрів термічної обробки для досягнення необхідної міцності та міцності.

Контроль та перевірка якості

Хуасімає досконалу систему гарантії якості та повний комплект сучасного фізико-хімічного контролю. Відділ якості підпорядковується безпосередньо генеральному менеджеру і суворо контролює кожен етап виробничого процесу. Це гарантує, що невідповідні матеріали ніколи не потрапять на склад, не перейдуть до наступного процесу або не покинуть фабрику.

Застосування в ключових галузях

TheПоворотне кільцевідХуасівикористовується в багатьох галузях промисловості, де важкі вантажі повинні надійно обертатися.

• Енергія вітру– Опорно-поворотні кільця є критично важливими компонентами вітряних турбін, які використовуються в системі повороту (для повороту гондоли в бік вітру) та системі нахилу (для регулювання кута лопатей). Кільця повинні витримувати екстремальні погодні умови і забезпечувати надійну роботу протягом десятиліть.

• Будівництво та земляні роботи– Екскаватори, крани та підйомники покладаються на поворотні кільця для обертання. Ці машини працюють у складних умовах із великими навантаженнями та частими, часто коливальними рухами.

• Обробка матеріалів– Портові крани, розвантажувачі суден і штабелери використовують поворотні кільця для обертання своїх стріл і транспортно-розвантажувального обладнання. Кільця повинні витримувати високі навантаження та часті робочі цикли.

• Гірничодобувне обладнання– Велике гірниче обладнання, таке як драглайни та роторні екскаватори, використовує поворотні кільця для підтримки та обертання своїх масивних конструкцій.

• Морський і офшорний– Опорно-поворотні кільця використовуються в суднових кранах, кранах для морських платформ та інших морських додатках, де стійкість до корозії та надійність є першорядними.

• Промислове обладнання– У багатьох типах промислового обладнання, від робототехніки до поворотних столів, використовуються поворотні кільця для точного контролю обертання.

Часті запитання

З: Що таке поворотне кільце і що воно робить?

A: Опорно-поворотне кільце, також відоме як підшипник поворотної платформи, є великим підшипником, який може одночасно підтримувати осьові сили, радіальні сили та моменти перекидання. Це дозволяє конструкції обертатися, витримуючи великі навантаження. Застосування включають крани, екскаватори, вітрові турбіни та підйомні платформи.

Q: Які матеріали використовуються в поворотних кільцях?

A: Загальні матеріали включають 50Mn, 42CrMo та C45. Для таких вимогливих застосувань, як вітрові турбіни, використовуються високоякісні матеріали, такі як 42CrMo4V.Хуасіпропонує поворотні кільця з вуглецевої сталі, нержавіючої сталі, легованої сталі та дуплексної сталі.

З: Чи можна налаштувати поворотне кільце?

A: Так.Хуасіможе виготовляти поворотні кільця за кресленнями або зразками замовника. Варіанти включають різні діаметри, конфігурації шестерень (внутрішні, зовнішні або беззубці) і шаблони монтажних отворів.

Q: Які сертифікати має Huaxi для виробництва поворотних кілець?

A:Хуасімає сертифікат ISO9001, німецький TUV Rheinland ISO9001 & PED, авторизацію Китайського класифікаційного товариства, оцінку експортного підприємства AQSIQ класу A та схвалення фабрики BV. Ці сертифікати демонструють відповідність міжнародним стандартам якості та безпеки.

Q: Які галузі промисловості використовують поворотні кільця?

A: Поворотні кільця використовуються у вітроенергетиці, будівництві та земляних роботах, транспортуванні матеріалів, гірничодобувній промисловості, морському та морському будівництві та загальному промисловому обладнанні.

З: Який типовий діапазон діаметра поворотного кільця?

A: Діаметр опорно-поворотного кільця зазвичай коливається від 0,4 до 10 метрів, причому в деяких випадках потрібні навіть більші розміри.

Висновок

TheПоворотне кільцевідХуасі є критично важливим компонентом у механізмах, які живлять сучасну промисловість. Його здатність справлятися з комбінованими навантаженнями, одночасно забезпечуючи плавне, контрольоване обертання, робить його необхідним для застосування в різних сферах – від вітрових турбін до будівельного обладнання. Виробничий процес — від кільцевої ковки до точної механічної обробки та термічної обробки — вимагає розширених можливостей і суворого контролю якості, сфери, в якихХуасівклав значні кошти.

Маючи понад 35 000 тонн щорічного виробництва кільцевих виробів, комплексну базу обладнання та набір міжнародних сертифікатів,Хуасіпозиціонує себе як ефективного партнера для клієнтів у 28 країнах. Здатність компанії виробляти як стандартну продукцію, так і продукцію на замовлення, у поєднанні з її прихильністю до якості, робить її надійним постачальником опорно-поворотних кілець і супутніх компонентів.

Якщо ви шукаєте надійного постачальника опорно-поворотних кілець для промисловості, вітрової енергетики чи будівництва, або якщо у вас є запитання щодо індивідуальних специфікацій і цін, радимо вамконтаctнас сьогодні.
